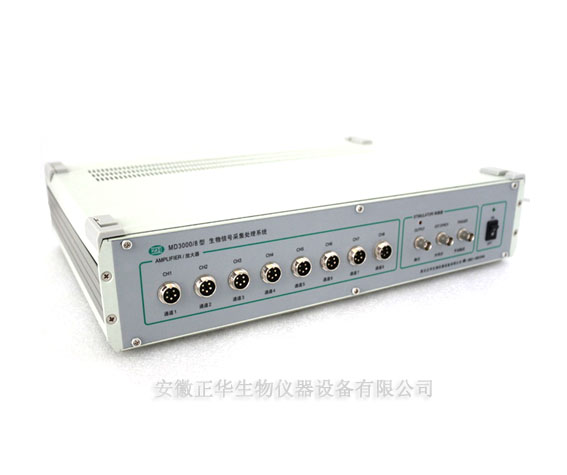

D3000/8生物信號采集處理系統(八通道)
MD3000/8生物信號采集系統是一種多單片機控制、專為生命學科設計的生物信號記錄和數據處理系統，取代了傳統的多道生理記錄儀、示波器、X-Y記錄儀和刺激器等儀器，可應用于各院校的生理學、藥理學、病理生理學、運動生理學和心理學等學科的生物學實驗，可在Windows2000/XP/win7下運行.可做動物的血壓\張力\心電圖等300多種指標
特點：
*低噪聲、低漂移高性能放大器，抗干擾能力強，線性度好，測量精度高
*采用全速USB2.0接口，即插即用。可高速、連續的采集數據
*八通道12位A/D同步采樣，分析結果準確
*總線結構，通用插槽，可靈活組合為4-8通道放大器，1-2路刺激器
*驅動程序支持Windows2000/XP/Vista/win7
*驅動程序中增加了實時數字信號處理
*虛擬通道設計，通道原始數據、微分、積分、頻率、平均圖形實時同步顯示
*多線程機制運行，即使在高速連續采樣時，也可調節各種參數、運行其它軟件
*新增實驗配置向導，方便實驗配置
*資源開放，用戶可方便地自行定制各項實驗
*結果處理用戶可自行定制，個性化設計
*用戶可定制實驗記錄過程，實驗記錄更輕松
*優化了數據處理模塊，數據處理速度更快，實時處理也不遲后
*智能數據處理模塊設計，結果處理更方便
*優化了打印模塊，網絡打印更流暢
*支持網絡化實驗，NetMeeting 用戶可在網絡中控制實驗過程
*與Microsoft Word Excel Access無逢對接，有醫學統計功能
*專項實驗包括:突觸后電位(EPSP)采集分析模塊、心肌電纜特性測定、無創傷性大鼠尾動脈血壓測定、心肌有效不應期測定、細胞內鈣動力學分析動物潮氣量\用力呼吸肺功能測定(容積法)、下肢運動機能分析、肌力儲備分析、放電疊加、血液動力學綜合試驗。
技術參數：
序號 | 項 目 | 指 標 |
1 | 血壓 | 最大值、最小值、峰峰值、收縮壓、舒張壓、平均壓、脈壓差、收縮間期、舒張間期、心率 |
2 | 張力 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、有效值、正常面積、絕對值面積、正面積、負面積、閥上面積、閥下面積 |
3 | 心電圖 | 最大值、最小值、心率、P幅度、PR間期、R幅度、QRS時程、ST、T幅度、QT間期 導聯：I、II、III、aVR、aVL、aVF、V |
4 | 神經干動作電位 | 第一峰值、第二峰值、峰峰值、第一峰時程、第二峰時程、動作電位時程 |
5 | 動作電位傳導速度 | 第一峰值、第二峰值、峰峰值、第一峰時程、第二峰時程、動作電位時程、電極距離（cm）、傳導速度（m/s） |
6 | 骨骼肌力學分析 | 最大值、最小值、平均值、峰峰值、收縮間期、舒張1/2間期（ms）、+dT/dt max、-dT/dt max、 T_ dT/dt max（ms） |
7 | 無創血壓 | 收縮壓、舒張壓、心率 |
8 | 心室內壓 | 最大值、最小值、平均值、心室發展峰壓、心室峰壓(LVSP)、心室舒張壓(LVDP)、心室舒張末壓(LVEDP)、心率(HR)、收縮間期、舒張間期、+dp/dtmax、-dp/dtmax、t-dp/dtmax、心室峰壓*心率、Vpm、Vmax、V40、等容舒張期時間常數(T)、 |
9 | 心室肌動作電位 | 靜息電位、動作電位、超射值、Vmax、Slope_2、Slope_3、APD、APD10、APD20、APD30、 APD40、APD50、APD60、APD70、APD80、APD90、APD50/APD90、最大復極化速度、 平均復極化斜率、 |
10 | 中心靜脈壓 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率(/s)、平均動脈血壓、 |
11 | 呼吸(學生實驗) | 最大值、最小值、平均值、峰峰值、周期數、頻率、潮氣量、肺通氣量、 |
12 | 胸內壓 | 最大值、最小值、平均值、峰峰值、周期數、頻率、呼氣流速、吸氣流速、潮氣量、肺通氣量 |
13 | 記滴 | 滴速、總滴數 |
14 | EPSP | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率(/s)、平均動脈血壓、 |
15 | 刺激標記 | 脈沖數、刺激頻率 |
16 | 有效值 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率斜率、有效值、 |
17 | 面積 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、有效值、 正常面積、絕對值面積、正面積、負面積、閾上面積、閾下面積 |
18 | 微分 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、最大正微分、最大負微分、最大正微分時間、最大負微分時間 |
19 | 標準差 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、標準差、 標準誤 |
20 | 周期 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、周期數、 周期、頻率(Hz)、頻率(次/分) |
21 | 幅度積分 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、幅度積分 |
22 | 頻率積分 | 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、頻率積分 |
23 | 潮氣量(容積法) | 最大值、最小值、平均值、峰峰值、周期數、頻率、潮氣量、肺通氣量 |
24 | 跨肺壓 | 最大值、最小值、平均值、峰峰值、呼氣峰壓、吸氣谷壓、頻率、平均峰峰值、呼氣間期、 吸氣間期 |
25 | 用力肺活量(容積法) | FVC、FEV0.1、FEV0.1%、FEV0.2、FEV0.2%、FEV0.3、FEV0.3%、FEV0.4、FEV0.4%、 FEV0.5、FEV0.5%、FEV0.6、FEV0.6%、FEV0.7、FEV0.7%、FEV0.8、FEV0.8%、FEV0.9、FEV0.9%、FEV1.0 |
26 | 握力 | 最大值、反應時間(ms)、峰值時間(ms)、+dT/dt max、總時程、50%時程、90%時程、總做功、 平均值 |
27 | 安靜潮氣量 | 最大值、最小值、平均值、峰峰值、周期數、頻率、潮氣量、肺通氣量、平均值 |
硬件參數 | 技術指標 |
通道數 | 4、8、16通道可選，１～２路刺激器
|
輸入方式 | 雙端平衡差動輸入 |
輸入阻抗 | 100MΩ |
增益換檔 | 1、2、5、10、20、50、100、200、500、1000、2000、5000、10000、20000、50000 共十五檔程控切換 |
增益準確度 | 0.5%(F.S) |
增益穩定度 | 0.05%/h |
線性度 | 滿度的0.1% |
失真度 | 小于1% |
頻帶寬度 | DC-30KHz(+0.5dB — -3dB) |
噪聲 | 小于3μVRMS(輸入短路，在最大增益30K帶寬時折算至輸入端) 小于2μVRMS(輸入短路，在最大增益10K帶寬時折算至輸入端) |
共模抑制 | >100dB |
時間漂移 | 小于3μV/小時(輸入短路，預熱1小時后，在最大增益時折算至輸入端) |
溫度漂移 | 小于3μV/小時(輸入短路，預熱1小時后，在最大增益時折算至輸入端) |
上限頻率 | DC-30KHz 10檔，使用時可任意輸入上限頻率 |
濾波器特性 | 9階貝塞爾低通濾波器 |
時間常數 | DC、5S、2s、1S、0.2s、0.02S、0.002S、0.001S、 0.005S九檔程控切換 |
50Hz陷波 | 有。衰減32DB |
基線跟蹤 | 有。可有效的克服基線漂移 |
監聽功能 | 四通道任意監聽。 |
記滴功能 | 四通道均可記錄，可記錄總滴數，滴速，任意時間段的滴數、滴速 |
刺激器技術指標：
參數 | 技術指標 |
幅度 | 0-100V步長1MV . |
輸出電流 | 100mA |
波寬 | 0.1-600ms,程控調節步長0.1ms |
延時 | 1-250ms,程控調節步長1ms |
工作方式 | 單刺激、串刺激、主周期刺激、自動間隔調節刺激、自動幅度調節刺激、自動波寬調節刺激、自動頻率調節刺激 7種 |
刺激脈沖數 | 任意 |
刺激串長 | 任意，可長至分鐘、小時 |
串刺激間隔 | 任意，可長至分鐘、小時 |
軟件運行平臺 | Windows 2000/XP/vista，標準Windows界面 |
驅動程序 | 具有專用MD3000USB設備驅動程序 |
數據共享性 | 與Excel共享數據 與Microsoft Word Excel Access無逢對接，有醫學統計功能 |

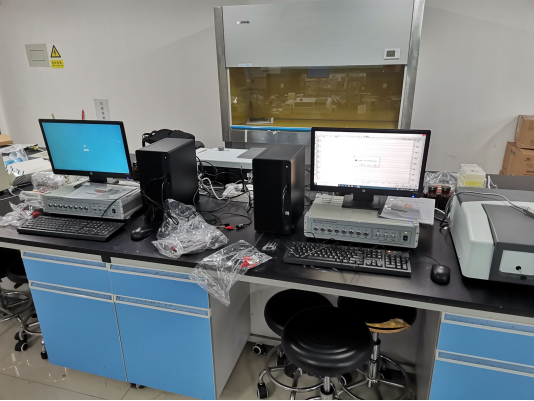

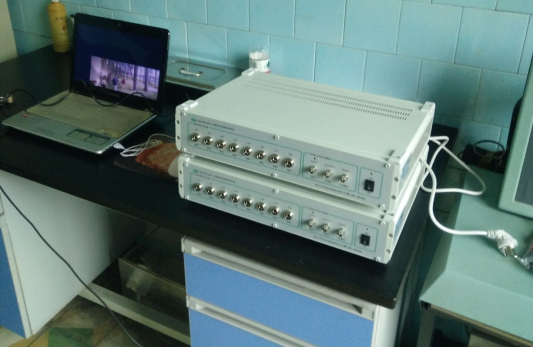

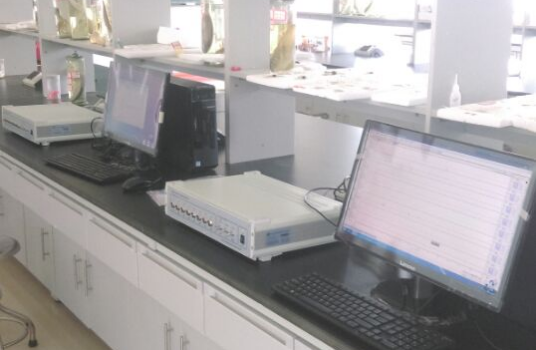

正華生物信號采集系統客戶案例（部分）
廣西民族師范學院 |
| 重慶新橋醫院 |
| |
杭州師范大學 |
| 浙江大學附屬四院 |
| |
南京中醫藥大學 |
| 信陽學院 |
| |
安徽理工大學 |
| 齊魯醫藥學院 |
| |
西北民族大學 |
| 沈陽體育學院 |
| |
鄂州職業大學醫學院 |
| 亳州學院 |
|
