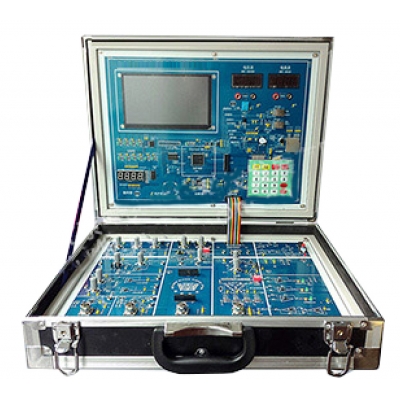

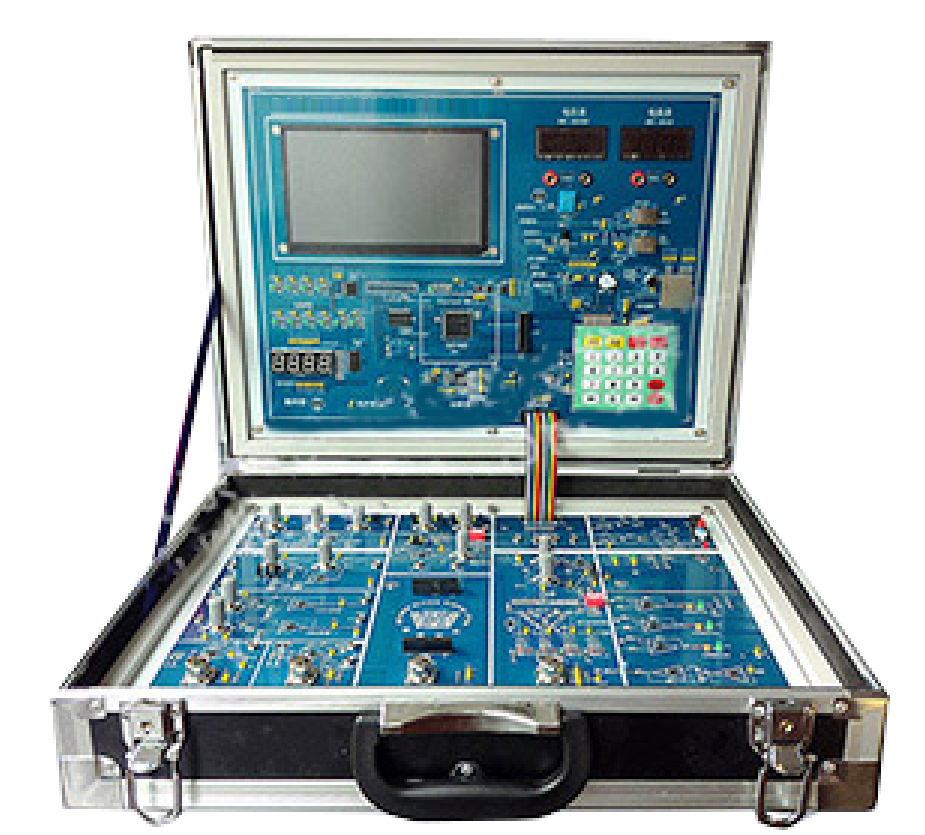

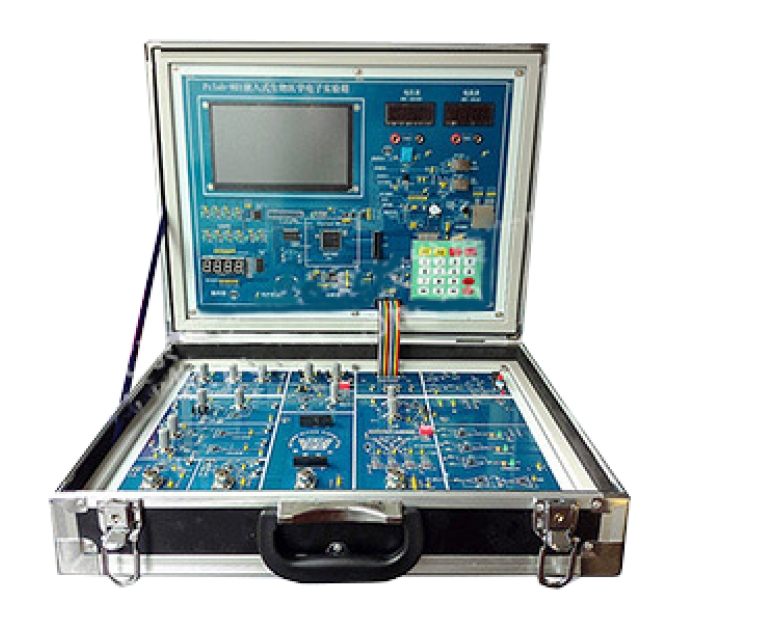

一、簡介

為適應近年來我國生物醫學工程領域科學技術的快速發展，應廣大生物醫學電子工程領域院校開展相關課程教學的要求，嵌入式生物醫學電子實驗箱學習套件（簡稱“課件”）。從生物醫學特點出發，針對現代電子工程技術在這一領域的特殊應用，將我公司的高端復雜系統化繁為簡、化難為易、化整為零，使這一學科的教學更加結合實際，更能提高學生自己動手解決工程的能力，本產品突出了一切為教學，一切為學生的宗旨。產品所有關鍵細節全部開放：提供硬件電路散件、套件。從元器件選型、電路結構原理圖、電路參數計算方法、所有軟件的源代碼全部提供給用戶，讓廣大師生們易教、易學、會做、會用，為推動我國生物醫學電子學發展盡我們的力量。

本產品分為硬件、軟件、、附件及配套實驗教材共四大部分，各部分相對獨立，既可以各自獨立成為某一部分教學、實習內容，又可以相互搭配，構成不同的系統進行教學，有非常大的靈活性，各院校可以根據自己的教材、師資、課時等具體情況選用不同的方案，達到本身的教學目的。

    產品硬件涉及了當前普遍應用的模擬與數字電路。模擬電路包括了各種集成放大器的應用、直流放大電路、心電放大電路、時間常數電路、低通濾波、陷波、信號發生器等典型應用。數字電路包括了由AVR8051單片機控制的A/D轉換電路、D/A轉換電路（刺激器）及相應的控制傳輸軟件。軟件則包括了應用VC++構建的記錄儀、示波器及刺激器軟件，其中包括了基本的MFC應用、控件應用、及串口通信、數字濾波等應用廣泛的軟件技術。附件則包括了多種生物醫學傳感器及心電信號發生器等非電及電信號發生器，用以調試、驗證軟、硬件技術的實現。

儀器采用了分體通道式的結構，使動物的裝入與放出變的簡單快捷，琴鍵形的稱量踏板符合動物的踩踏習慣，高起的踏板方便了對動物腳踏位置的觀察和確定，同時也可避免動物的糞便和尾部造成稱量上的誤差。

（一）課件主板
1.  8位具有128k可編程flash，7.3728MHz晶振，JTAG在線仿真功能AVR單片機atmega128
2. 單片機主控模塊可插拔調換
3.  傳輸方式 ：采用串口通訊方式
4. 傳輸速度：19200bps
5. 采樣速率：32khz
6. 采樣精度：12位
.......
17. 支持脈搏、呼吸、溫度、血氧、心電五種模塊進行實驗

(更多參數詳細，請聯系廠商獲取)

（二）呼吸模塊
1. 75倍放大
2. 可選擇二階10Hz低通濾波
3. 可插拔，防高壓瞬變
（三）溫度模塊
1. 8倍放大
2. 可選擇二階10Hz低通濾波
3. 可插拔，防高壓瞬變
（四）血氧模塊
1. 8倍放大
2. 二階10Hz低通濾波
3. 可插拔，防高壓瞬變
（五）仿真器
1、8位avr單片機atmega16，7.3728MHz晶振，可在線實時仿真燒寫程序
(六).呼吸傳感器：量程：0-10KPa  分辨率：0.1KPa
（七）溫度傳感器：量程：0-70oC  分辨率：0.1 oC
（八）血氧傳感器：940nm波長紅外光/660nm波長紅光、測試范圍：70%-100%
脈搏速率測試范圍：30-245bpm 精度：±3bpm
（九）脈搏傳感器：量程：0-10KPa  分辨率：0.1KPa

三、軟件介紹

分為脈搏，心電，握力，呼吸，溫度，血氧部分。

可實時顯示和保存測量數據和曲線，具有數據分析和圖形數據處理功能

四、附件介紹

串口通訊線、電源線、實驗箱連接線等配件

五、實驗名稱

（一）常規實驗部分：

1、 C、匯編語言和ATMEGA單片機的常用指令

2、 I/O實驗

3、 發光二極管的控制

4、 蜂鳴器控制

5、 三極管應用

6、 鍵盤管理

7、 運放放大倍數的調節設置

8、 調零電路

9、 低通濾波和陷波電路及相應截止頻率的設置

10、 A/D轉換控制

11、 A/D轉換輸出設置

12、 方波、正弦波、三角波的產生電路，以及頻率、幅度、占空比的調節

13、 文字的處理和在液晶上的顯示

14、 數據處理、數字濾波和數據在液晶上的實時顯示

15、 心電信號采集電路、威爾遜電阻網絡電路和導聯切換電路

16、 非電信號采集

17、 I2C通訊

18、 串口通訊

19、 熟悉實時操作系統uC/OS Ⅱ的時間分配，并在系統基礎上添加任務

20、 熟悉AVR單片機ATMEGA128的資源，掌握定時器、中斷和波特率的生成等單片機的程序

21、 呼吸實驗，包括呼吸信號的采集、調理，在上位機的數據處理以及呼吸率的計算程序

22、 脈搏實驗，包括脈搏信號的采集、調理，在上位機的數據處理以及脈搏的計算程序

23、 心電實驗，包括心電信號的采集、調理，在上位機的數據處理以及心率的計算程序

24、 溫度實驗，包括溫度信號的采集、調理，在上位機的數據處理以及溫度的計算程序

25、 血氧實驗，包括兩種光下血氧信號的采集、調理，在上位機的數據處理以及血氧飽和度的計算公式和程序

（二）擴展實驗部分

1、 EEPROM的讀寫

2、 與PC進行通訊及協議處理和上位機通訊程序編寫

3、 控制及顯示程序的自我更新

4、 仿真軟件AVR-Studio的應用

5、 仿真器的應用

6、 JTAG在線仿真和程序的燒寫

7、 自己可以設計其他相應模塊
